적층
- 메일보내기
- 게시판
- 맨 위로TOP
Step3 순서
-
1
OXIDE
-
2
Lay Up
-
3
성형 (Press)
-
4
Target Drill
-
5
TRIM
1. Oxide
내층 Core의 동박면에 조도를 형성시키고, 유기물을 코팅하여 동박과 Prepreg(에폭시)와의 접착력을 향상
기계적/화학적 접착력을 강화시켜 내열성을 높이고 층간 Delamination 발생을 억제

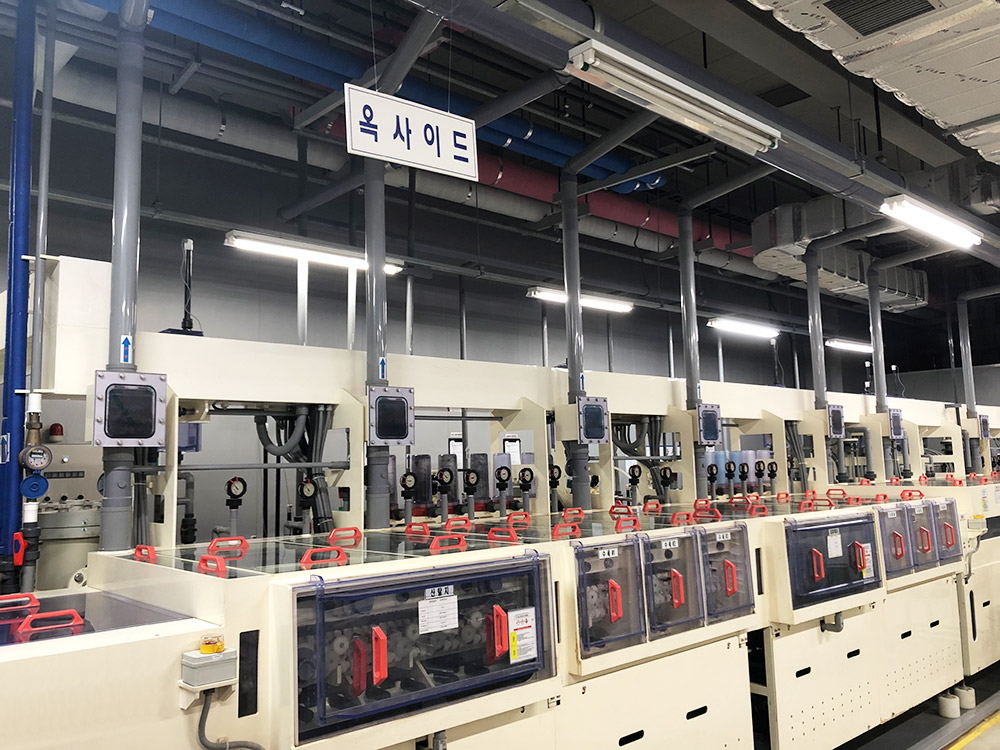

설비사진
-
작업전
-

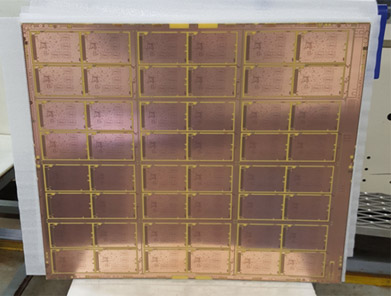

작업후
2. Lay Up

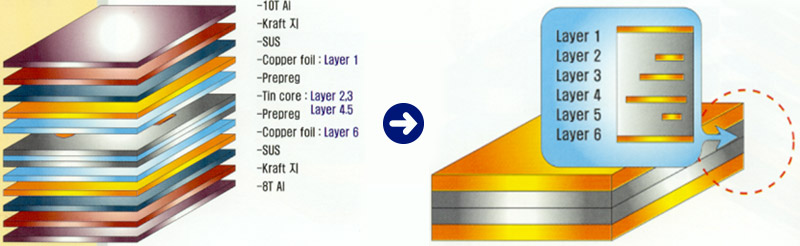

내층 Core 및 층간 절연체인 Prepreg를 적층 Spec에 맞게 구성하고 이를 정해진 적층법에 따라 적층

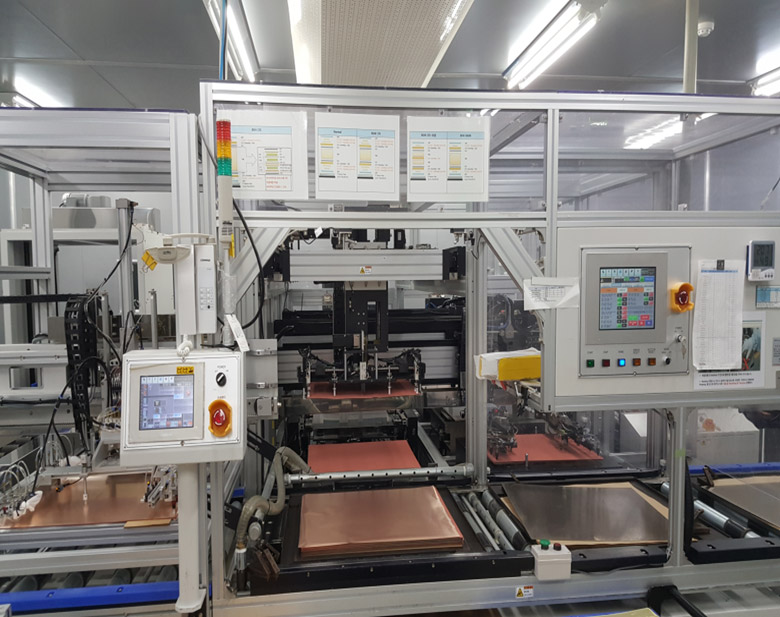

설비사진
-

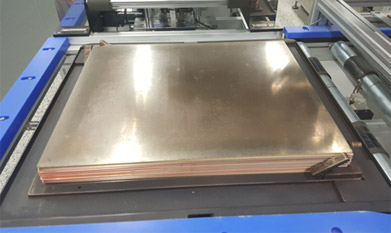

작업전
-

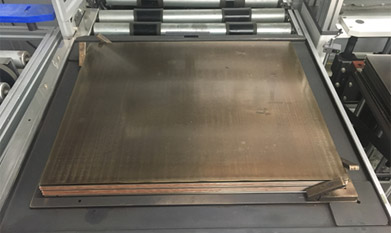

작업후
3. 성형(Press)
적층 Spec에 따라 구성/적층된 제품에 온도와 압력, 진공을 걸어 B-Stage의 Prepreg를 녹이고 경화시켜
C-Stage 상태로 만드는 과정으로 구성된 내층 Core와 Prepreg, C/F이 일체화되어 하나의 다층 Panel이 됨

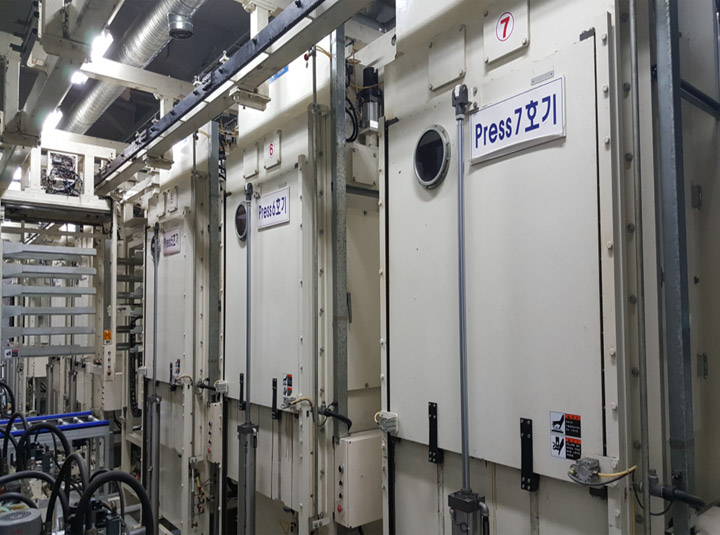

설비사진
-
작업전
-
작업후

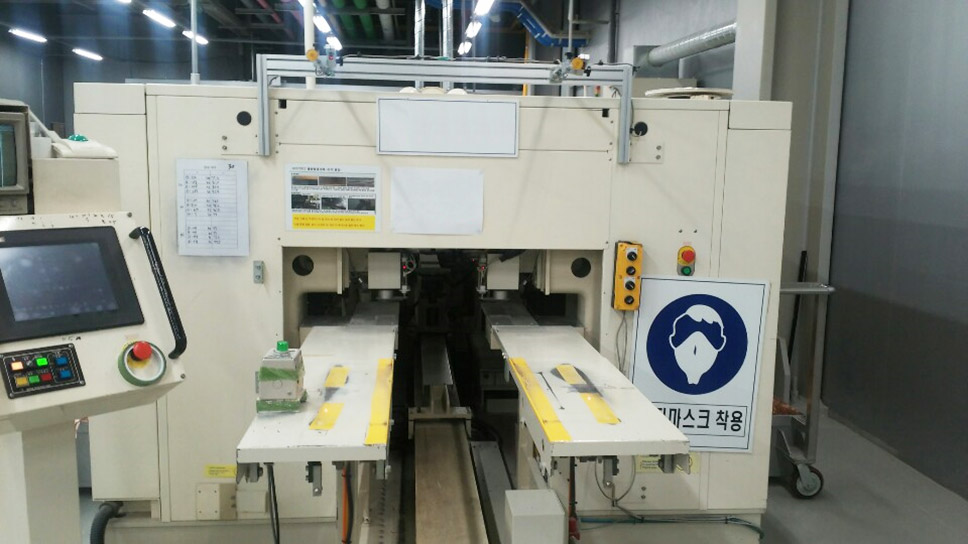

4. Target Drill
내층에 형성된 Mark를 X-ray로 인식/정합하여 기준홀과 방향홀을 가공함
5. TRIM
성형과정에서 제품외곽으로 흘러나온 Epoxy를 후공정의 작업을 위해
정해진 Size Spec (Trim Size)에 맞춰 외곽을 잘라냄
